EMI 3mm Conductive Shielding ปะเก็นโช้คโฟมสำหรับผนังและหลังคา

ปะเก็นโฟม EMI,WHL 5*3*5 มม. ตัวดูดซับและตัวป้องกัน



ผลิตภัณฑ์



ขนาด: W*H*L :5*3*5MM



ภาพรวม

• ปะเก็นป้องกัน SMT EMI เป็นแผ่นกราวด์ที่ลดทอนสัญญาณรบกวนแม่เหล็กไฟฟ้าที่สร้างขึ้นภายในอุปกรณ์อิเล็กทรอนิกส์และป้องกันวงจรจากไฟกระชาก

• การบัดกรีแบบรีโฟลว์สามารถทำได้สูงถึง 260 ℃ โดยใช้วัสดุที่ทนความร้อนได้ดีเยี่ยม

• บรรจุด้วยเทปม้วนเพื่อให้สามารถติดตั้งบนพื้นผิวได้โดยอัตโนมัติ
• สามารถใช้เป็นปะเก็นสวิตช์สัมผัส ปะเก็นเซ็นเซอร์สัมผัส ฯลฯ.

คุณสมบัติ

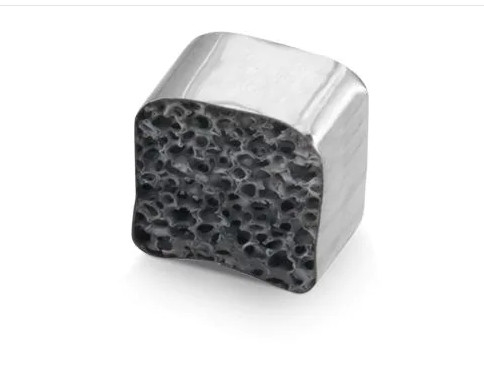

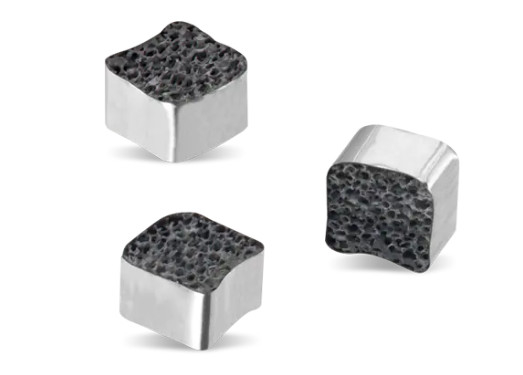

• รูปทรงลูกบาศก์มั่นคง นุ่มและยืดหยุ่นโดยใช้แกนฟองน้ำ
  - ผลิตได้หลายขนาดเมื่อเทียบกับหน้าสัมผัสซิลิโคนหรือโลหะ
  - ไม่งอไม่หักเหมือนแถบนิ้ว
  - ไม่กลัวการแข็งตัวหรือสร้างไซล็อกเซนเหมือนชนิดแกนซิลิโคน
  - วัสดุฟองน้ำนุ่มไม่งอ PCB และทำให้อุปกรณ์เสียรูปทรง
• การนำไฟฟ้าที่ดีเยี่ยมและความต้านทานพื้นผิวต่ำ
• ยืดหยุ่นได้ดีเยี่ยม ปรับความแข็งได้ ไม่มีปัญหางอหรือหัก
• มี SMT (การติดตั้งบนพื้นผิว) และการบัดกรีแบบแมนนวล
• เป็นไปตาม RoHS, UL94V-0, ปราศจากฮาโลเจน

รายละเอียด

ข้อมูลจำเพาะ

แอปพลิเคชั่น



PCB กราวด์และการป้องกัน EMI





• ปะเก็น SMT ใช้สำหรับป้องกันและต่อสายดิน EMI โดยติดเข้ากับ PCB ของโมดูล LCDปะเก็น SMT หลายชิ้นถูกใช้บน PCB เพื่อเพิ่มการป้องกัน EMI และประสิทธิภาพการต่อสายดินตำแหน่งของพวกเขาบน PCB สะท้อนให้เห็นในขั้นตอนการออกแบบวงจร PCB
• มีให้ในแพ็คเกจอาชีพประเภทรีลที่เหมาะสำหรับ SMT



ปะเก็นเซ็นเซอร์สัมผัส/ปะเก็นสวิตช์สัมผัส







• ปะเก็นเซ็นเซอร์สัมผัส (ปะเก็นสวิตช์สัมผัส) ทำหน้าที่เป็นแผงแสดงผลเชื่อมต่ออิเล็กโทรดและ PCB โดยใช้วิธีการป้อนข้อมูลแบบสัมผัสไฟฟ้าสถิตเหมาะสำหรับสวิตช์สัมผัสของเครื่องใช้ภายในบ้านและอุปกรณ์อุตสาหกรรม
• ปะเก็น SMF ได้รับการติดตั้งด้วยการติดตั้งบนพื้นผิวอัตโนมัติในขณะที่หน้าสัมผัสสปริงและวิธีก้านสัมผัสต้องใช้การบัดกรีด้วยมือ
• ประหยัดค่าใช้จ่ายได้โดยแทนที่วิธีกริดแบบสัมผัสที่มีราคาแพง
• ปะเก็นนี้ไม่สร้างความเครียดให้กับ PCB/แผง เนื่องจากมีความยืดหยุ่นและมีความต้านทานการกัดกร่อนสูง



เงื่อนไขการรับประกัน & จุดที่เข้าร่วมในการดูแล

• 1) เก็บผลิตภัณฑ์ไว้ที่อุณหภูมิและความชื้นห้อง (25±10℃, น้อยกว่า 75%)
• 2) หลีกเลี่ยงการสัมผัสกับอากาศและความชื้นเมื่อเก็บผลิตภัณฑ์
• 3) หลีกเลี่ยงแสงแดดโดยตรงและไม่ติดไฟเมื่อเก็บผลิตภัณฑ์
• 4) เก็บไว้เพื่อป้องกันความเสียหายต่อรูปลักษณ์และรูปร่าง
• 5) ระวังอย่าให้อยู่ในสภาพแวดล้อมที่มีอุณหภูมิสูงและมีความชื้นสูงหลังจากเปิดผลิตภัณฑ์
• 6) ระวังอย่าให้สัมผัสกับสารเคมีและสารอินทรีย์
• 7) ห้ามสัมผัสสินค้าด้วยมือเปล่า
• 8) ระยะเวลาการรับประกันสินค้าคือ 6 เดือนหลังจากจัดส่ง

การตัดสินใจ



1) E-SONG EMC Co., Ltd (ฝ่าย ”B” ตามด้านล่าง) แนบรายงานการตรวจสอบเมื่อจัดส่ง

2) หนึ่งล็อตสำหรับการส่งมอบหนึ่งรุ่นตามหลักการ

3) การพิจารณาผ่านและความล้มเหลวของล็อตถูกนำไปใช้โดย "รายการตรวจสอบการสุ่มตัวอย่าง KS Q ISO 2859-1"

4) ระดับการตรวจสอบและ AQL ถูกกำหนดโดยข้อตกลงร่วมกัน (มาตรฐาน : G-II, 0.65)

5) หาก DEVIALET (ฝ่าย "A" ตามด้านล่าง) ไม่ผ่านการตรวจสอบการนำเข้า "A" ควรแจ้ง "B" ว่าไม่เป็นไปตามข้อกำหนด

จากนั้น "B" ควรแจ้งมาตรการปรับปรุงให้ "A" ภายใน 5 วัน

6) Failed Lot ควรส่งคืนแต่สามารถยอมรับผลิตภัณฑ์ที่เลือกได้ตามสถานการณ์

7) ในกรณีที่เกิดสถานการณ์ที่ไม่คาดคิดอื่น ๆ จะต้องได้รับการแก้ไขโดยข้อตกลงร่วมกัน



มาตรฐานการบรรจุทั่วไป



1) ติดฉลากที่ชายเสื้อ

2) กล่องกระดาษบรรจุถัง SMF ในปริมาณที่เหมาะสม

3) เติมพลาสติกที่ฝาหลังด้วยวัสดุกันกระแทก

4) กล่องถูกปิดผนึกด้วยเทป OPP ชนิด H และกล่องมีป้ายกำกับว่าพร้อมใช้งาน

5) วิธีการบรรจุ (ตามรูป)
