รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | WHL301540 | PL Film: | Sn ชุบ/Au ชุบ |
|---|---|---|---|
| รูปร่าง: | ปะเก็นแบน, ปะเก็นแหวน, ปะเก็นลูกฟูก, ตามที่คุณต้องการ, ตามแบบของคุณ | กว้าง: | 30 มม. หรือขนาดที่กำหนดเอง |
| สูง: | 15 มม. มาตรฐานหรือปรับแต่งได้ | ความยาว: | 40 มม. ตามรูปวาด |
| แอปพลิเคชัน: | คอมพิวเตอร์ ผนังและหลังคา รถยนต์ จอแอลซีดี ฯลฯ | ||
| แสงสูง: | ปะเก็น SMD 40 มม.,ปะเก็น SMD การผลิตไฟฟ้า,ปะเก็นซิลิโคนแบนการกู้คืนแบบยืดหยุ่น |
||
ปะเก็น SMD,เทคโนโลยียึดพื้นผิว WHL301540, การกู้คืนแบบยืดหยุ่น, การผลิตไฟฟ้า

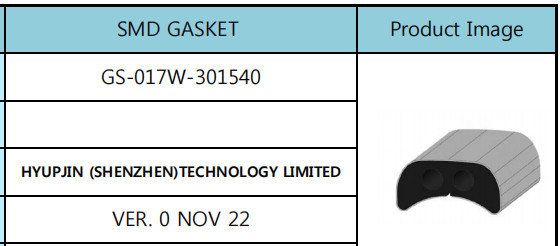

1. WHL: 301540
2. ลักษณะผลิตภัณฑ์
SMD GASKET เป็นเทคโนโลยีการยึดพื้นผิวโดยใช้การติดตั้ง PCB บนพื้นผิว (SMD M/C) และมีให้เลือกใช้เป็นขั้วต่อกราวด์และติดตั้งอุปกรณ์ไฟฟ้า/อิเล็กทรอนิกส์ และผลิตภัณฑ์ลดเสียงรบกวนของ EMIปะเก็น SMD เหมาะสำหรับผลิตภัณฑ์แทนโวลที่นำไฟฟ้ามีความยืดหยุ่น การคืนตัวแบบยืดหยุ่น ทนความร้อน และการนำไฟฟ้า
3. วัสดุและการตกแต่ง
| ไม่ | สิ่งของ | วัสดุ | ชุบ |
| 1 | ซิลิโคน | ซิลิโคน | |
| 2 | PI Film | Sn ชุบ |
|
กด |
ไม่มีเสี้ยน |
| ชุบ | ไม่มีการเปลี่ยนสี |
| ต้านทานการติดต่อ | 50mΩ (สูงสุด) |
| หลังการทดสอบ | 100mΩ (สูงสุด) |

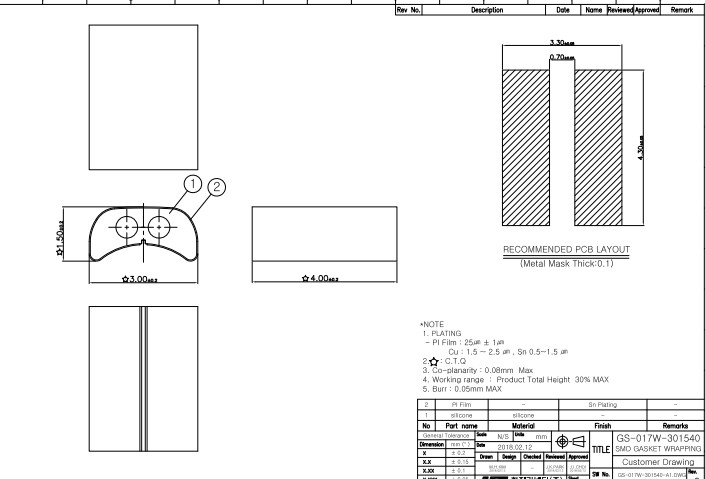

4 การวาดภาพ
|
ตรวจสอบรายชื่อ
|
- ต้องติดบนกระเป๋า REEL และไวนิล
|
0 |
|
เอกสารแนบ MSL SPEC
(MSL: ระดับที่ไวต่อความชื้น)
|
- ต้องติดบนกระเป๋า REEL และไวนิล
|
|
|
เอกสารแนบเครื่องหมายไร้สารตะกั่ว
|
ต้องติดบนกระเป๋า REEL และไวนิล
|
|
|
ให้แห้ง" LABEL แนบ
|
- ต้องติดฉลาก "Keep Dry" ที่
สินค้าที่อยู่ภายใต้ MSL 1
|
|
|
ข้อกำหนดบรรจุภัณฑ์
|
- ควรใช้อย่างน้อย MSL 2
- วัสดุของ REEL ควรเป็นพลาสติก
(อย่าใช้กระดาษ REEL)
|
|
|
รีลปิดผนึกแพคเกจ
|
- ต้องปิดผนึก
|
|
|
REEL COVER TAPE วิธีการบีบอัด
|
ใช้วิธีอัดความร้อน
|
|
|
บรรจุไหล
|
รอก →ใส่ซิลิกาเจล → ซีลถุง → OUT BOX
|
วิธีการยึดเกาะ
· ผลิตภัณฑ์ที่เป็นนวัตกรรมใหม่ที่มีคุณสมบัติยางซิลิโคนอ่อนนุ่มและคุณสมบัติของโลหะที่เป็นสื่อกระแสไฟฟ้าได้ในเวลาเดียวกัน
· ปรับปรุงการป้องกัน EMI และประสิทธิภาพการต่อสายดินเนื่องจากชั้นผิวนำไฟฟ้าที่หนาขึ้น
· ปรับปรุงความต้านทานการกัดกร่อนและความน่าเชื่อถือโดยไม่ให้ชั้นทองแดงสัมผัสกับอากาศภายนอก
· การปรับขนาดและรูปร่างของรูกลวงเพื่อทำให้ปะเก็นนิ่มลง ช่วยลดความเครียดและเพิ่มการยึดเกาะกับ PCB
· ชั้นผิวโลหะเป็นไปได้แม้ในขณะที่แกนยางซิลิโคนบาง ปรับปรุงข้อเสียของความแข็งเมื่อยางซิลิโคนหนา
· ปรับรูปร่าง จำนวน และความหนาของแกนกลวงได้ง่าย
